 |
聚碳酸酯材料打标 |
|
| 简介 |
| 光纤激光器的出现给许多工业激光应用领域带
来了重大影响，尤其在激光打标方面更为明显。凭借更优越的性能、更高的可靠性以及更低的生
产成本，光纤激光器目前已经广泛地为人接受。IPG系列的紧凑型激光打标机模块的平均功率可达
50W，可以满足深打标和高速雕刻金属的要求。在不降低亮度的聚焦性条件下, 这一高功率完全可
以实现。对于普通聚合物的打标，一台平均功率20W的激光器就能够达到非常高的打标速度。聚
碳酸酯材料因其具有很强的硬度及优越的光学性能，被使用得越来越多，比如镜片。人们逐渐要
求对聚碳酸酯材料部件实现高质量的激光打标，目前在很多工业领域已经成为一项标准工序了。 |
聚碳酸酯材料的激光打标
与运用激光器在其他材料上打标相比，在聚碳酸酯材料打出清晰可辨标记的方法是不相同的。
在某些激光环境下，红外激光束不能马上被表面透明或淡颜色的聚碳酸酯及类似聚碳酸酯的材料
吸收，但它们会被最上层的材料吸收了。这一被控制的吸收导致材料内部出现小球状或泡沫状的凸
起，有时可达0.2-0.3mm。仔细观察这些紧紧拥在一起的泡沫，就会发现它们很多都是亚微米的大小。 |
| 假设工件对激光的吸收是持续的，那么，输入工件的热量会受激光器的平均功率、工作速度、
光栅填充（如果使用了光栅技术）或间隔的控制。增加功率，减少光栅填充，降低打标速度，则会
增加激光对工件的热输入量。当在聚碳酸酯这类材料上打标时，这一效应将导致泡沫进一步膨胀

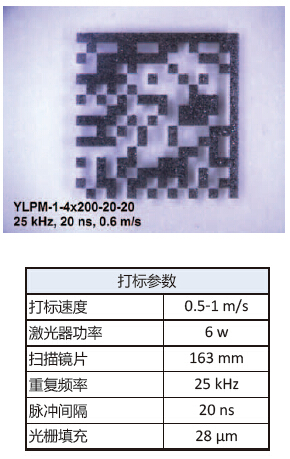

大，并合成团块状，最终往往会导致材料表面破裂。使用红外光纤激光器进行激光打标就是为了平衡这些输入的参数，并得到一个模糊标记和清晰的对比，而不需要使表面大面积粗糙化。（如右图） |
| IPG系列产品中有多种激光器都可以打出这种类型的标记，激光器的选择是基于是否需要一个
灵活可变的脉冲宽度。为了得到效果最好的标记，可以使用IPG的YLP-M 1-4x200-20-20脉冲
长度可调节激光器。由于结晶度的差异以及聚碳酸酯对红外辐射的吸收不均，扫描器常常被要求延迟甚至停止运作来优化某个特定部件。如下图图2所示紧凑型桌面系统非常适用于这一类型的激光打标加工。 |
|
 |
|
|
| 总结 |
| 为了得到清晰可见的对比效果，聚碳酸酯类材料的激光打标依靠从其他聚合物中发现不同的方法。纳秒光纤激光器的可控性使透明的聚碳酸酯材料得以在获得高质量和高对比性标记的情况下实现高速激光打
标。在聚碳酸酯材料中，那些标记大多能深入到材料内层。 |
| 全方位开发您的激光解决方案 |
|
IPG光子公司通过全球的七个材料加工中心来提供免费的应用技术开发。在北京，我们的应用中心为客
户更好地了解和测试光纤激光器的材料加工能力提供了机会。我们为潜在客户的特殊应用提供样机研究和
可行性分析。凭借我们对光纤激光器从宏观加工到微细加工再到不同材料打标上的应用了解，一定能够帮
助您更好地开发应用技术。我们的每一个工艺试验室都可以为客户提供概念验证方案、过程开发、建议、
咨询、光学测量、冶金、样品加工，并伴随一份全部结果报告。 |
| |
