车载MP3的系统设计总体方案
2.3 收音机模块的硬件设计

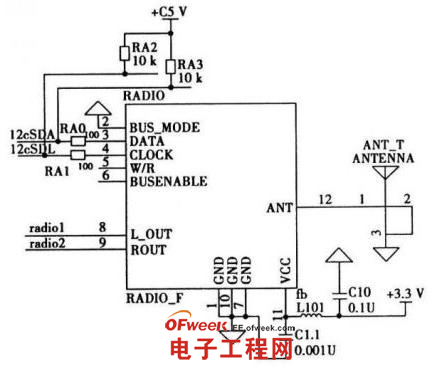

调频87.5 MHz～108 MHz的数字调谐收音机模块，使用了便携式、低功耗调频立体声收音机芯片TEA5767HN。工作电压低，需要很少并且低价的外围电路。由于集成了低噪声RF输入放大器，具有高灵敏度;自由调节的立体声解码器，调谐系统的锁相环合成器。通过引脚BUSMODE有两种总线可以选择：I2C总线和3线总线。本系统选用了I2C总线，即把BUSMODE设置为O。图4为TEA5767HN的硬件设计电路。
3 系统软件设计
设计一个USB系统，要想使其正常工作，就要进行软件的设计。车载MP3的系统软件设计分为三部分：(1)USB外设端的单片机固件(Firm-ware)程序;(2)主机操作系统上的客户驱动程序;(3)主机应用软件。单片机固件响应各种来自系统的USB标准请求，完成各种数据的交换工作和事件处理;客户驱动程序则让主机可以识别USB设备，并通过应用软件来读取USB设备，完成通信功能;主机应用软件通过客户驱动程序与系统USB(USB Device Interface)进行通信，由系统产生USB数据的传送动作。包括检测枚举程序、中断服务、人机接口、文件操作函数集、FAT文件系统函数集、USB协议层、硬件提取层、数据转换程序。

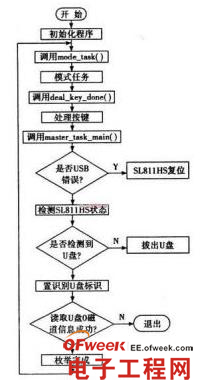

3.1 车载MP3的系统设计工作流程描述
3.2 端点配置阶段程序设计
前面已经提到固件的程序结构框架可基于中断或基于查询方式，这里以查询方式为例。对于一个USB Mass Storage设备而言，必须支持3个端点的数据处理。
(1)O号端点：控制端点用于控制传输，主机通过与端点O相对应的管道来读取设备描述符，完成对设备地址的设置，并完成配置。此端点为双向数据传输端点。
(2)两个非O端点：批量传输端点。这种端点为单向数据传输端点，分别为Bulk-In端点和Bull-Out端点。
